IP 등급 표기법 및 내용 정리, 주의사항 - IEC 60529 해석

우리가 늘 사용하는 전기, 전자 제품에 IP등급이 있다는 사실, 알고 계셨나요?

일상에서 늘 사용하고 있는 스마트폰, 노트북에도 IP 등급이 있는데요,
그 이유는 전기, 전자 제품은 먼지나 수분이 제품 내에 침투할 경우 고장날 수 있기 때문에
이를 얼마나 견딜 수 있는지에 대해 국제적으로 통용되는 기준이 존재합니다.



크게 IEC, NEMA 두곳의 협회에서 정한 규정이 산업군에서 통용되는데,
오늘은 국제전기기술위원회(IEC) 에서 IEC 60529 로 규정한 IP 등급에 대해 알아보겠습니다.



IP 등급에 대해 알아볼까요?

1.   IP 등급 표기법

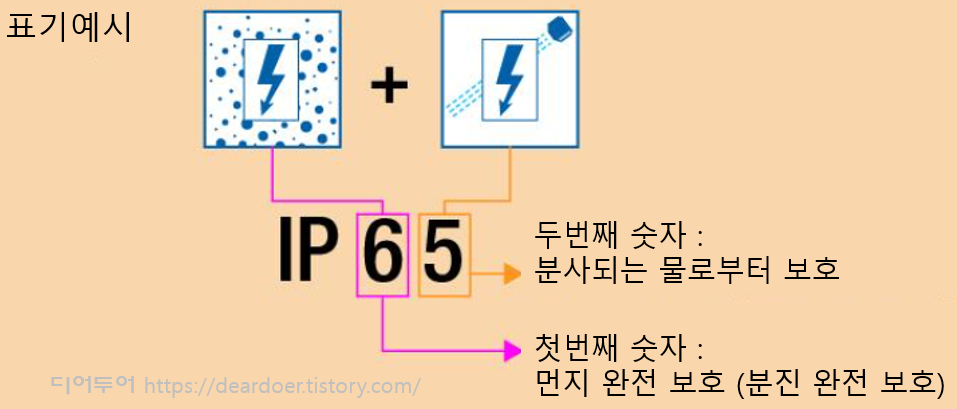

IP 등급 표기 예시

첫번째 숫자는 먼지 (분진) 로 부터 얼마나 보호되는지에 대한 내용이며
두번째 숫자는 물 로부터 얼마나 보호되는지에 대한 내용 입니다.

2.   첫번째 숫자에 대한 설명

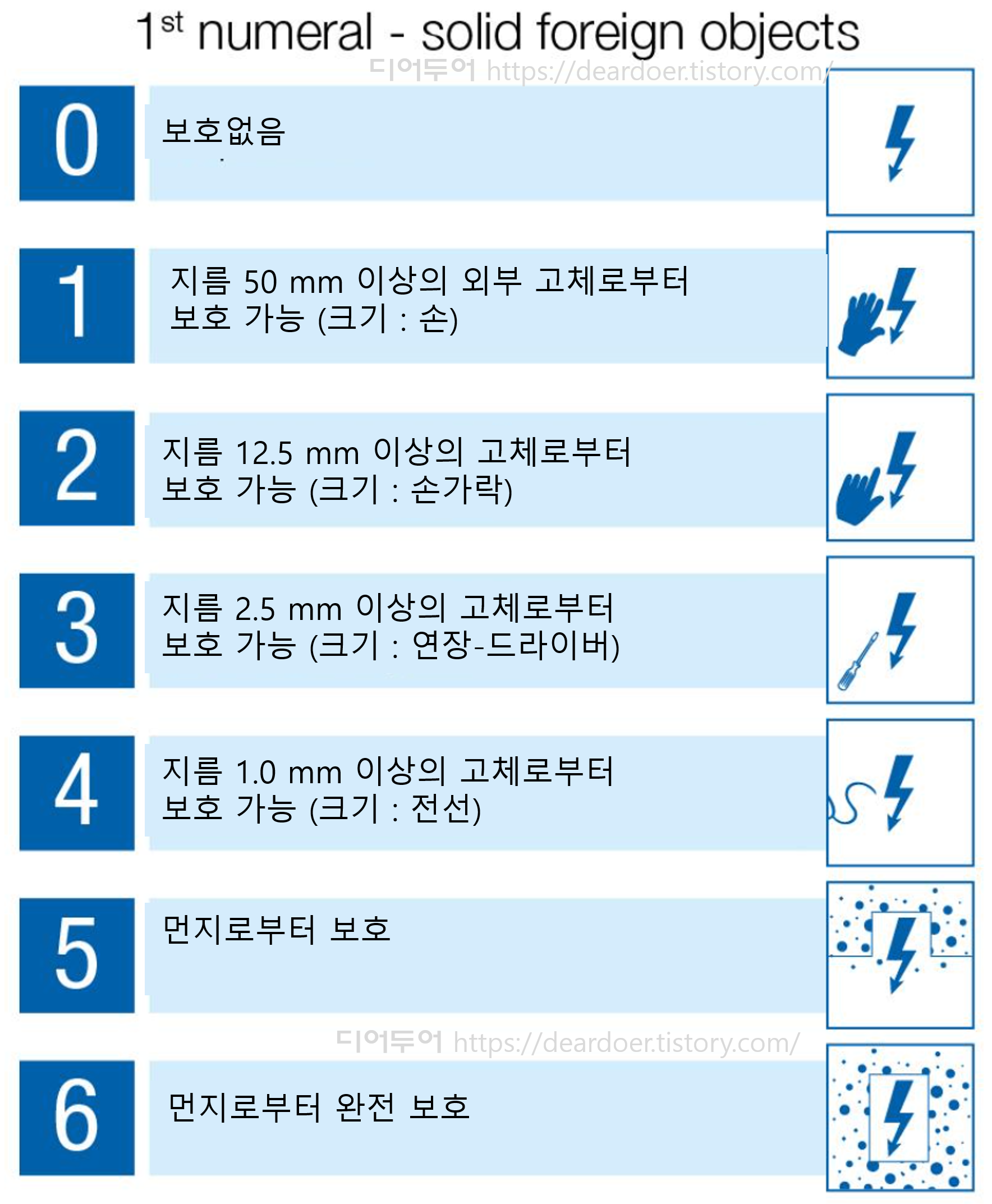

IP 등급 첫번째 숫자의 의미

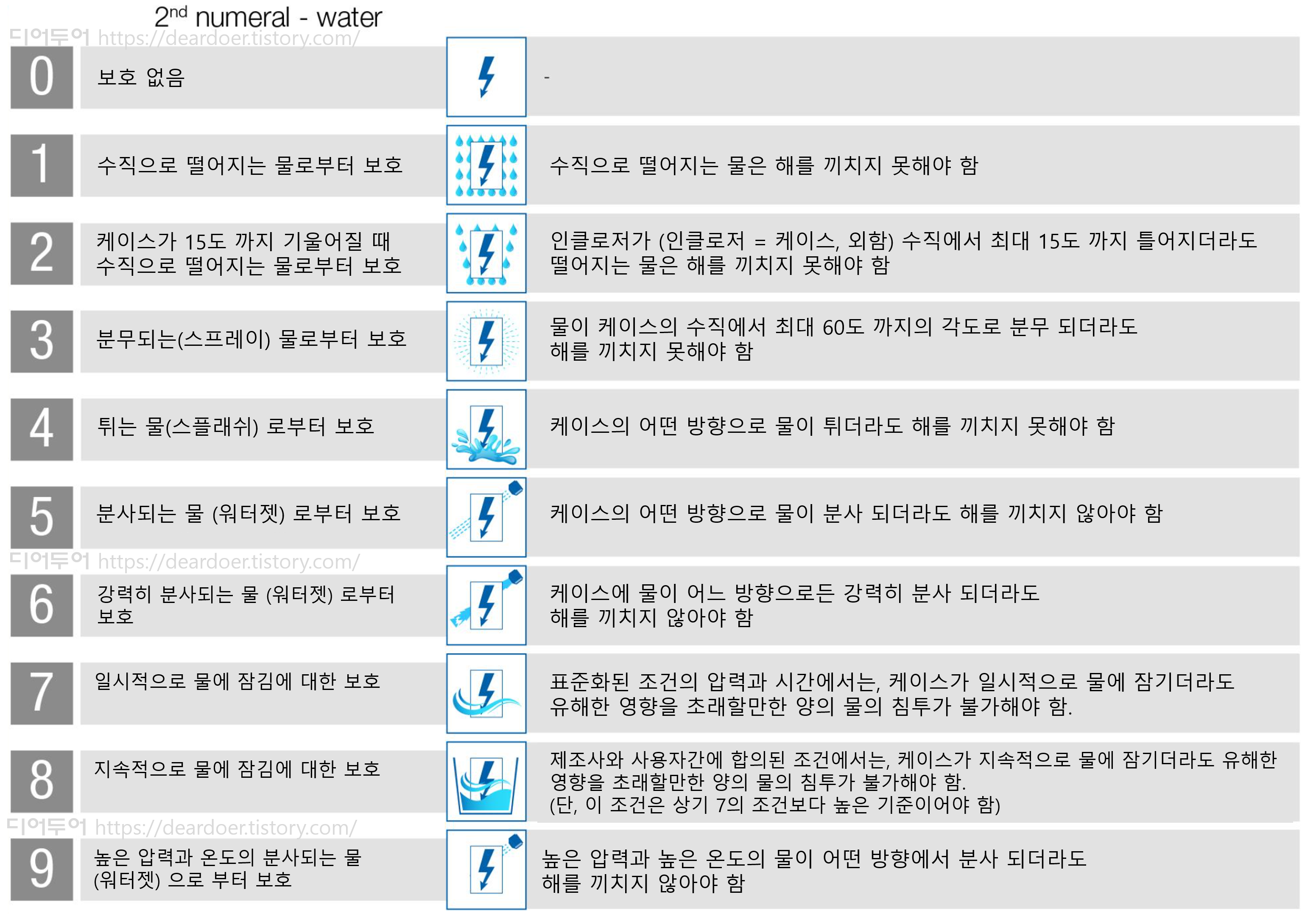

3.   두번째 숫자에 대한 설명

원문을 제가 직접 해석한 자료입니다

반응형

4.   IP 는 무엇의 약어인가요?

IP 등급은 영어로 IP Grade 또는 IP Rating 으로 기재 합니다.
IP 는 Ingress Protection 의 약어이며, Ingress 는 침투, Protection 은 보호를 의미 합니다.

5.   IP 예시

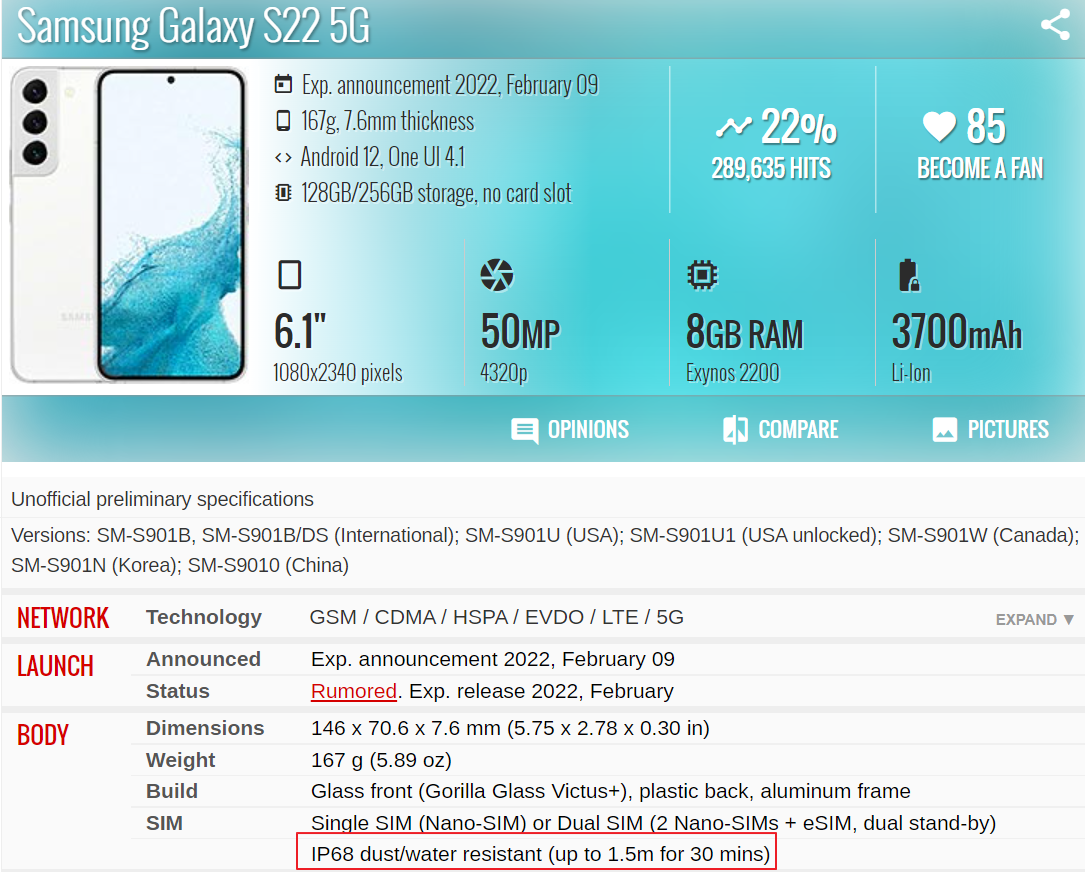

삼성 갤럭시 S22 는 IP68 (최대 1.5m, 30분) 등급임을 제품 스펙에서 확인할 수 있습니다.

갤럭시 S22 IP 등급 - 출처 https://www.gsmarena.com/samsung_galaxy_s22_5g-11253.php



6.   IP 등급관련 팁

두번째 번호가 커질수록 좋은 개념이 아닌 점에 유의해야 합니다.
IP65, 66 은 분사되는 물에 대한 보호며, IP66 은 IP65 보다 상위개념이 맞습니다.
IP67, 68 은 물에 침수될 경우에 대한 보호이며, IP 68 이 IP67 보다 상위개념입니다.



그럼, IP67은 IP65를 커버할 수 있을까요?


   - 답은 "아니오" 입니다.


다른 예로, IP66 은 IP65 를 커버할 수 있을까요?

   - "네." 가능합니다.

분사되는 물에 대한 보호와, 침수되는 물에 대한 보호는 별개로 생각해야 합니다.
양자 모두 만족할 경우 두개 모두 명시하여 주는것이 일반적입니다. (더블마킹)

예시 ) IP65/IP67 , IP66/IP67

7.   IEC 홈페이지 IP 등급 설명 원문

https://www.iec.ch/ip-ratings
